KS3M-X + 2x Z5V105

KS3M-X + 2x Z5V105



profesionálna masívna konzola pre náročné aplikácie

.

.

.

technické parametre  v PDF

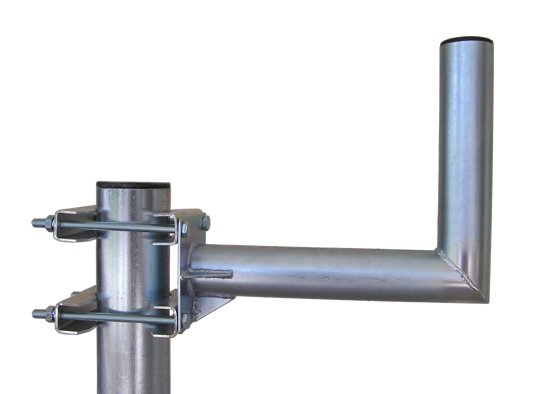

Konzola sa dodáva s dvomi dvojicami strmeňov  Z5V105 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku  s priemerom max. 90mm . Mechanickú pevnosť medzi prírubou a trubkou zabezpečujú tri navarené trojuholníky.


V prípade záujmu je možné dodať namiesto dvoch Z5V105 :

dve dvojice 2Z5 ( skrutky DIN933   M10 x 180 celozávit  - verzia B )  alebo

dve dvojice 2Z5M  ( skrutky DIN603   M10x180,  závit 95mm -  verzia C )  alebo

dve dvojice 2Z5M-80  ( skrutky DIN603  M10x140 , závit 80mm - verzia D )

Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.

.

Upozornenie : ak v objednávke v  poznámke  neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia A.




verzia

úchyt

priemer  stožiara

cena

A

2ks strmeň Z5V105

42 až 90mm

41,65€

B

2ks dvojica  2Z5

27 až 90mm

48,65€

C

2ks dvojica 2Z5M

40 až 90mm


D

2ks dvojica 2Z5M-80

27 až 70mm




odsadenie OD (mm)

370

priemer trubky (mm)

60

dĺžka trubky (mm)

315

otvory pre uchytenie (mm)

4x Ø11

rozmery príruby (mm)

130 x 130 x 3

hmotnosť (kg)

4,64

povrchová úprava

  galvanický zinok

.









Ďalšie informácie

výrobca:  CSAT
« Späť

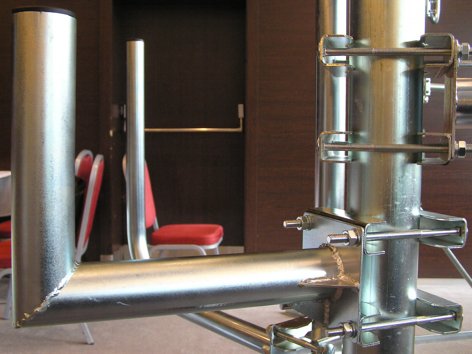

Fotogaléria - KS3M-X + 2x Z5V105
