KS3M + 2x Z5V105

KS3M + 2x Z5V105



masívna  konzola pre náročné aplikácie

.

.

technické parametre v PDF



 .

Konzola sa dodáva s dvomi dvojicami strmeňov  Z5V105 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku  s priemerom max. 90mm . Mechanickú pevnosť medzi prírubou a trubkou zabezpečujú tri navarené trojuholníky.


V prípade záujmu je možné dodať namiesto dvoch Z5V105 :

dve dvojice 2Z5 ( skrutky DIN933   M10 x 180 celozávit  - verzia B )  alebo

dve dvojice 2Z5M  ( skrutky DIN603   M10x180,  závit 95mm -  verzia C )  alebo

dve dvojice 2Z5M-80  ( skrutky DIN603  M10x140 , závit 80mm - verzia D )

Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.

.

Upozornenie : ak v objednávke v  poznámke  neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia A.




verzia

úchyt

priemer  stožiara

cena

A

2ks strmeň Z5V105

42 až 90mm

37,65€

B

2ks dvojica  2Z5

27 až 90mm

44,65€

C

2ks dvojica 2Z5M

40 až 90mm


D

2ks dvojica 2Z5M-80

27 až 70mm




.



odsadenie OD (mm)

370

priemer trubky (mm)

42

dĺžka trubky (mm)

310

otvory pre uchytenie (mm)

4xØ11

rozmery príruby (mm)

130x130x3

hmotnosť (kg)

3,12

povrchová úprava

  galvanický zinok



Ďalšie informácie

výrobca:  CSAT
« Späť

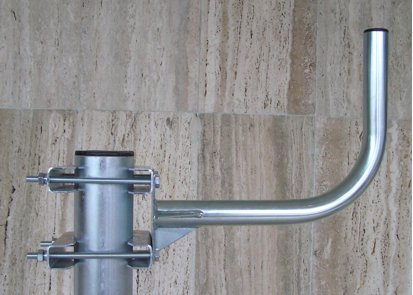

Fotogaléria - KS3M + 2x Z5V105
