KB220-400 + 2x2Z5

KB220-400 + 2x2Z5

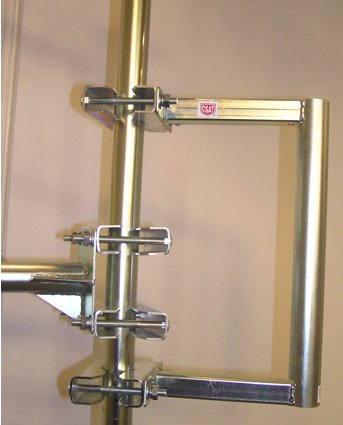

konzola určená pre montáž na stožiar alebo trubku  ( jednoduché aplikácie ) s požadovaným odsadením

.
.

konzolu je možné upevniť na stožiar s priemerom od 40 do 90mm

.

Konzola sa dodáva s dvomi dvojicami strmeňov  2Z5 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku  s priemerom max. 90mm .


V prípade záujmu je možné dodať namiesto dvoch 2Z5 :

dva strmene  Z5V105     ( V105 + žralok Z5  - verzia A )  alebo

dve dvojice 2Z5M  ( skrutky DIN603   M10x180,  závit 95mm -  verzia C )  alebo

dve dvojice 2Z5M-80  ( skrutky DIN603  M10x140 , závit 80mm - verzia D )

Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.

.

Upozornenie : ak v objednávke v  poznámke  neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia B .




verzia

úchyt

priemer  stožiara

cena

A

2ks strmeň Z5V105

42 až 90mm

33,95€

B

2ks dvojica  2Z5

27 až 90mm

40,95€

C

2ks dvojica 2Z5M

40 až 90mm


D

2ks dvojica 2Z5M-80

27 až 70mm




.

odsadenie OD  (mm)

220

priemer trubky (mm)

42

dĺžka trubky (mm)

400

rozmery jakla (mm)

30x30

otvory pre uchytenie (mm)

4x Ø11

rozmery príruby (mm)

35x130x3

hmotnosť (kg)

3,05

povrchová úprava

galvanický zinok









Ďalšie informácie

výrobca:  CSAT
