STR3N

STR3N

Cena: 22,80 € s DPH


profesionálny masívny strmeň určený  pre uchytenie trubky na stožiar alebo trubku

.

technické parametre v PDF

.





    NOVINKA !

.

     teraz v ponuke s novými vratovými skrutkami M10x140  ( závit  80mm )

                                        a M8 x 90mm ( závit 52mm )  !!!

.

.

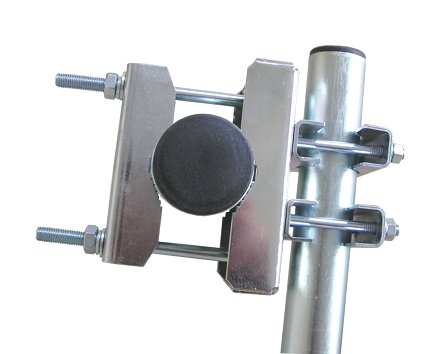

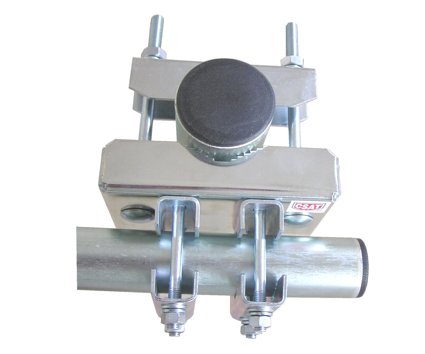

STR3N je špeciálne navrhnutý masívny strmeň určený pre najnáročnejšie aplikácie. Kvalitné  mechanické vlastnosti sú dané hrúbkou nosného plechu a žralokom Z5, ktorým sa rieši uchytenie na stožiar resp. trubku. Kvalitné uchytenie ramena ( trubky ) je riešené pomocou dvoch dvojíc žralokov Z4.

.

uchytenie na stožiar  : od priemeru 27 do 70mm (verzia A - so skrutkami M10x140 )

                                      od priemeru 40 do 90mm  (verzia B - so skrutkami M10x180 )

.

verzia B obsahuje vratové skrutky M10x180  (závit 85mm) ,

cena verzie B je  23,4o€

..

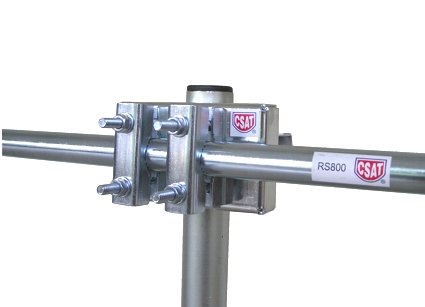

priemer uchytenej trubky môže byť od 27mm  ( napr. RM750 )  do 42mm ( napr. rameno RPV1200 ), platí pre obe verzie

.

Uchytenie na stožiar ( trubku ) je vyriešené žralokom Z5 a  vratovými skrutkami M10x140 ( skrutky majú závit závit 80mm ! ) alebo M10x180 (DIN603, závit 85mm).  Uchytenie ramena ( trubky ) je zabezpečené dvomi dvojicami žralokov Z4 ( Z4+Z4V)  a vratovými skrutkami DIN603   M8x 90mm ( závit 52mm ).

.

v prípade, že požadujete verziu " B" , uveďte svoju požiadavku do poznámky








hrúbka plechu (mm)

3

rozmery plechu STR3N  (mm)

146 x 88 x 34

hmotnosť (kg)    verzia A / B

1,45  /   1,48

veľkosť otvorov (mm)

4x (9x9) ,  2x (11x11)

povrchová úprava

galvanický zinok






Ďalšie informácie

výrobca:  CSAT
