Nákupný košíkSTR20
|
|
|
špeciálny strmeň pre extrémne požiadavky
,
.
Strmeň STR20 je určený pre náročné aplikácie kde sa vyžaduje spoľahlivé uchytenie konzoly CSAT s roztečou 105mm ( napr. konzola KB220 - 400, KB600-400 ap. ) na stĺp alebo stožiar s priemerom od 140 do 240mm.
.
uchytenie na stožiar (mm) | od 140 do 240 |
uchytenie konzoly - rozteč (mm) | 105 |
veľkosť otvorov ( U profily ) (mm) | 10,50 a 14,50 |
hmotnosť (kg) | 5,15 |
povrchová úprava | galvanický zinok |
.
Jednotlivé profily ( profil B a profil C ) sú vyrobené frézovaním U-profilu (ČSN425570), ktorý má dĺžku 290mm, výšku 80mm a hĺbku 45mm .
ô
STR20 - zostava :
.
profil 80B | 1ks |
profil 80C | 1ks |
závitová tyč M14 dĺžka 400mm | 2ks |
.+ príslušné podložky a matice
.
Ďalšie informácie
| výrobca: | CSAT |
« Späť
Fotogaléria - STR20
 |
 |
 |
 |
| profil 80B | profil 80C | aplikácia - uchytenie konzoly KB ( napr KB320 ) | |
 |
 |
 |
 |

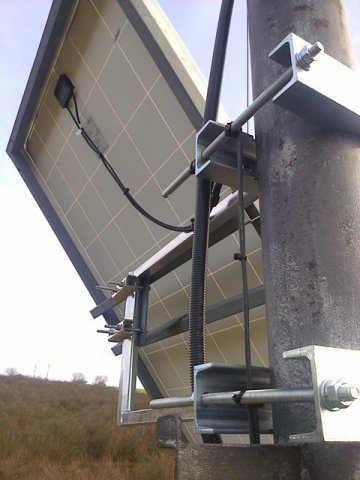

| aplikácia s konzolou KB600-400 | aplikácia s konzolou KB600-400 | aplikácia STR20 a konzoly KB600-400 | |
 |
|||

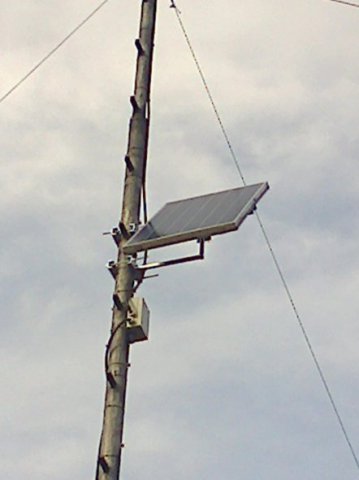

| inštalácia solárneho panelu na stožiar pomocou STR20 |
