ZJ6-U zlučovacia jednotka pre STEA-D

ZJ6-U   zlučovacia jednotka pre STEA-D

Cena: 15 € s DPH
Ušetríte: 30%!
Cena po zľave: 10,50 € s DPH

TNN

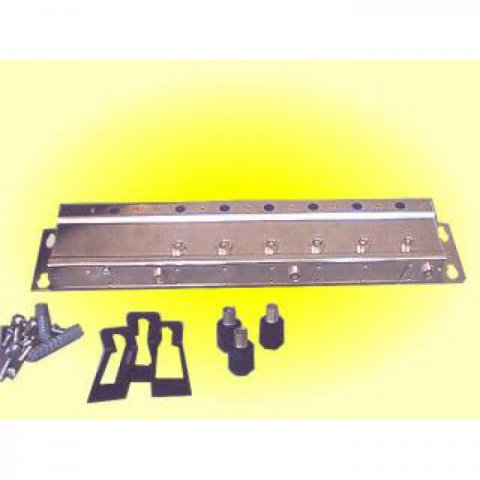

Zlučovacie jednotky sú určené na zlučovanie výstupov aktívnych prvkov zosilňovačov /meničov/ hlavnej stanice a k ich jednosmernému napájaniu. Umožňujú pripojenie jedného modulu sieťového napájača a šesť (ZJ - 6), resp. osem (ZJ - 8) modulov aktívnych prvkov. Moduly sa upevňujú do ZJ.. zasunutím a mechanickým podporným uchytením strmeňom a dvoma skrutkami. Elektricky je zlučovanie vf signálov na výstupe realizované páskovým vedením a hybridným zlučovacím členom.
Moduly blízkych kanálov upevňujeme do zlučovacej jednotky tak aby bol jeden na pravej strane a druhý na ľavej strane voči stredu ZJ. Tak dosiahneme lepšie oddelenie blízkych kanálov - minimálne 20 dB.

Výstupný signál je možné odoberať z jedného hlavného výstupu, prípadne z ďalšieho výstupu, ktorý je možné získať externým zlúčením signálov z dvoch pomocných výstupov.



Typ / Parameter

Df
(MHz)

Ar1
(dB)

Ar2
(dB)

Ap
(dB)

Rozmery
(mm)

Hmotnosť
(kg)

ZJ 6 U - pre 6 modulov

47 ÷ 630

> 18

> 20

18±1

404x80x35

1,1

ZJ 8 U - pre 8 modulov

47 ÷ 630

> 18

> 20

18±1

488x80x35

1,4

Df........ šírka prenášaného pásma
Ar1....... tlmenie odrazu na hlavnom výstupe
Ar2....... tlmenie odrazu na pomocných výstupoch
Ap....... prechodné tlmenie medzi hlavným a pomocným výstupom
